KN

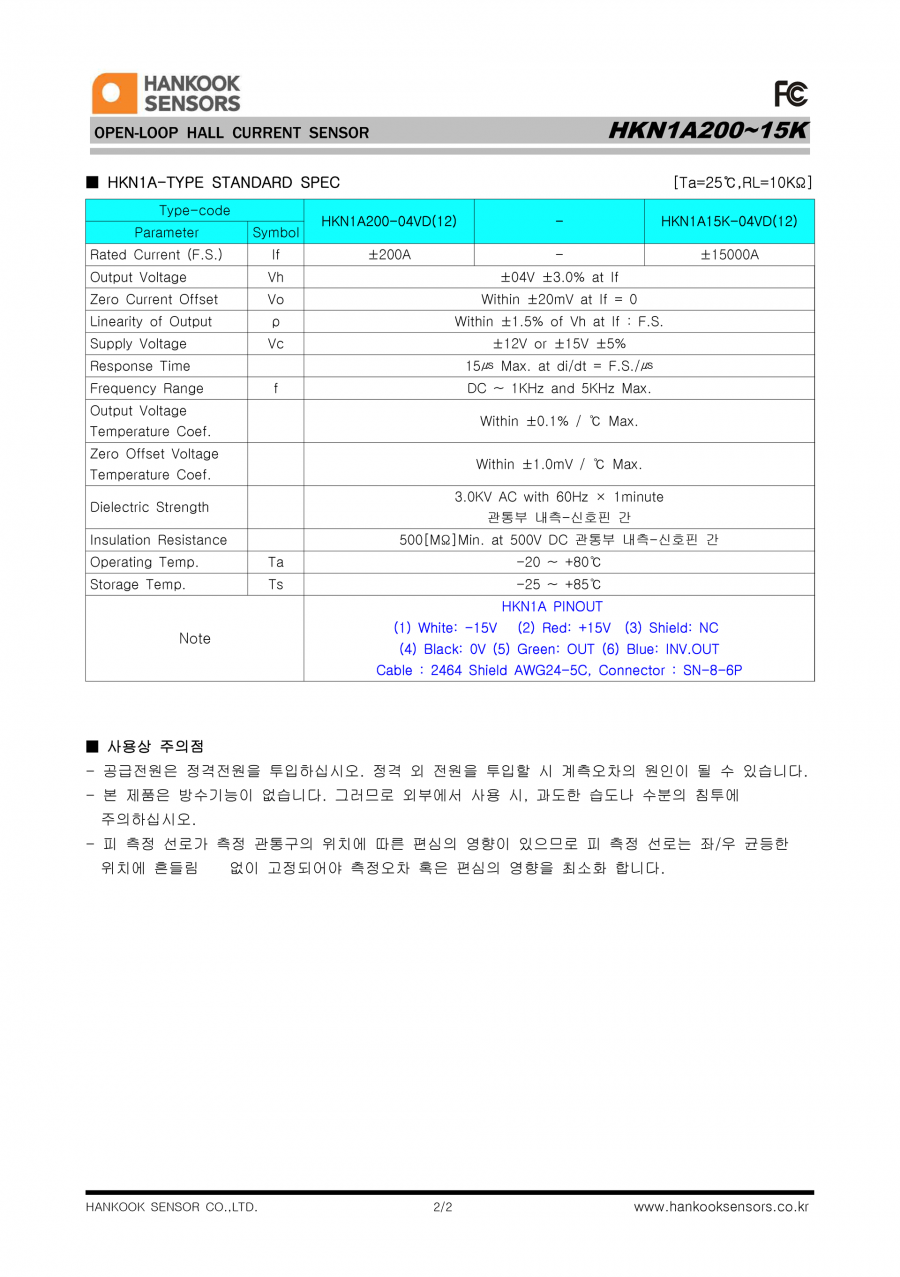

  • Rated Current (F.S.) : If ±200A - ±15,000A
  • Output Voltage : ±04V ±3.0% at If
  • Zero Current Offset : Within ±20mV at If = 0
  • Linearity of Output : Within ±1.5% of Vh at If : F.S.
  • Supply Voltage : ±12V or ±15V ±5%
  • Response Time : 15㎲ Max. at di/dt = F.S./㎲
  • Frequency Range : DC ~ 1KHz and 5KHz Max

본문

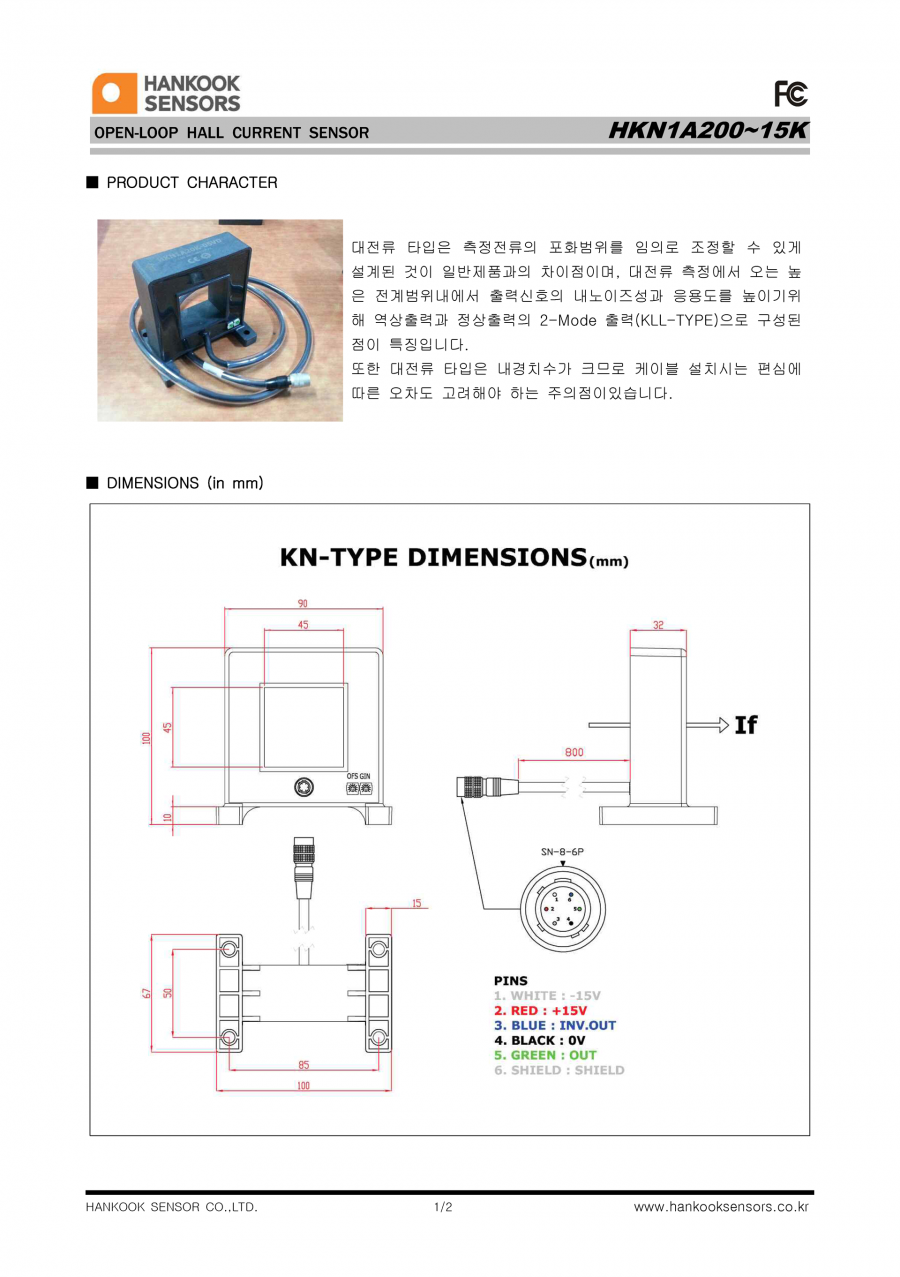

대전류 타입은 측정전류의 포화범위를 임의로 조정할 수 있게 설계된 것이 일반제품과의 차이점이며, 대전류 측정에서 오는 높은 전계범위내에서 출력신호의 내노이즈성과 응용도를 높이기위해 역상출력과 정상출력의 2-Mode 출력(KLL-TYPE)으로 구성된 점이 특징입니다. 또한 대전류 타입은 내경치수가 크므로 케이블 설치시는 편심에 따른 오차도 고려해야 하는 주의점이있습니다.

DATA SHEET

  • HS-HKN1A.pdf (169.9K) 45회 다운로드 | DATE : 2018-06-27 13:10:18
