KLL-A,S,R

  • Reted Current : 600AT ~ 5,000AT DC or AC
  • Output Signal : ±4V ±1% at If=F.S.
  • Supply Voltage : ±12V or ±15V ±5%
  • Accuracy : ±1.5% at IPN, TA = 25℃
  • Linearity : ±1.0% of Vh at If = F.S.
  • Response Time : <15㎲
  • Thermal Drift : ±0.1% /℃

본문

대전류 타입은 측정전류의 포화범위를 임의로 조정할 수 있게 설계된 것이 일반제품과의 차이점이며, 대전류 측정에서 오는 높 은 전계범위내에서 출력신호의 내노이즈성과 응용도를 높이기위해 역상출력과 정상출력의 2-Mode 출력(KLL-TYPE)으로 구성된 점이 특징입니다. 또한 대전류 타입은 내경치수가 크므로 케이블 설치시는 편심에 따른 오차도 고려해야 하는 주의점이있습니다.

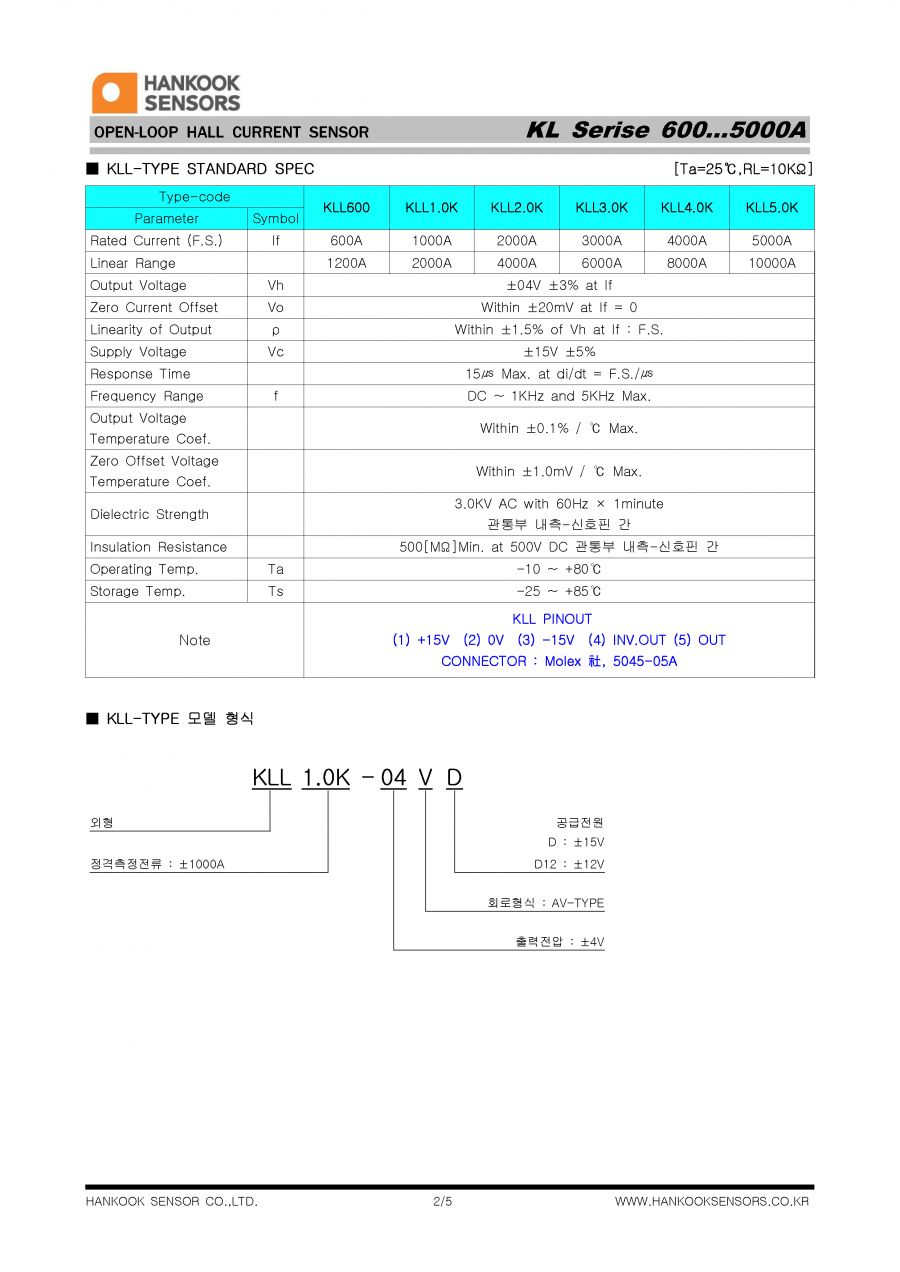

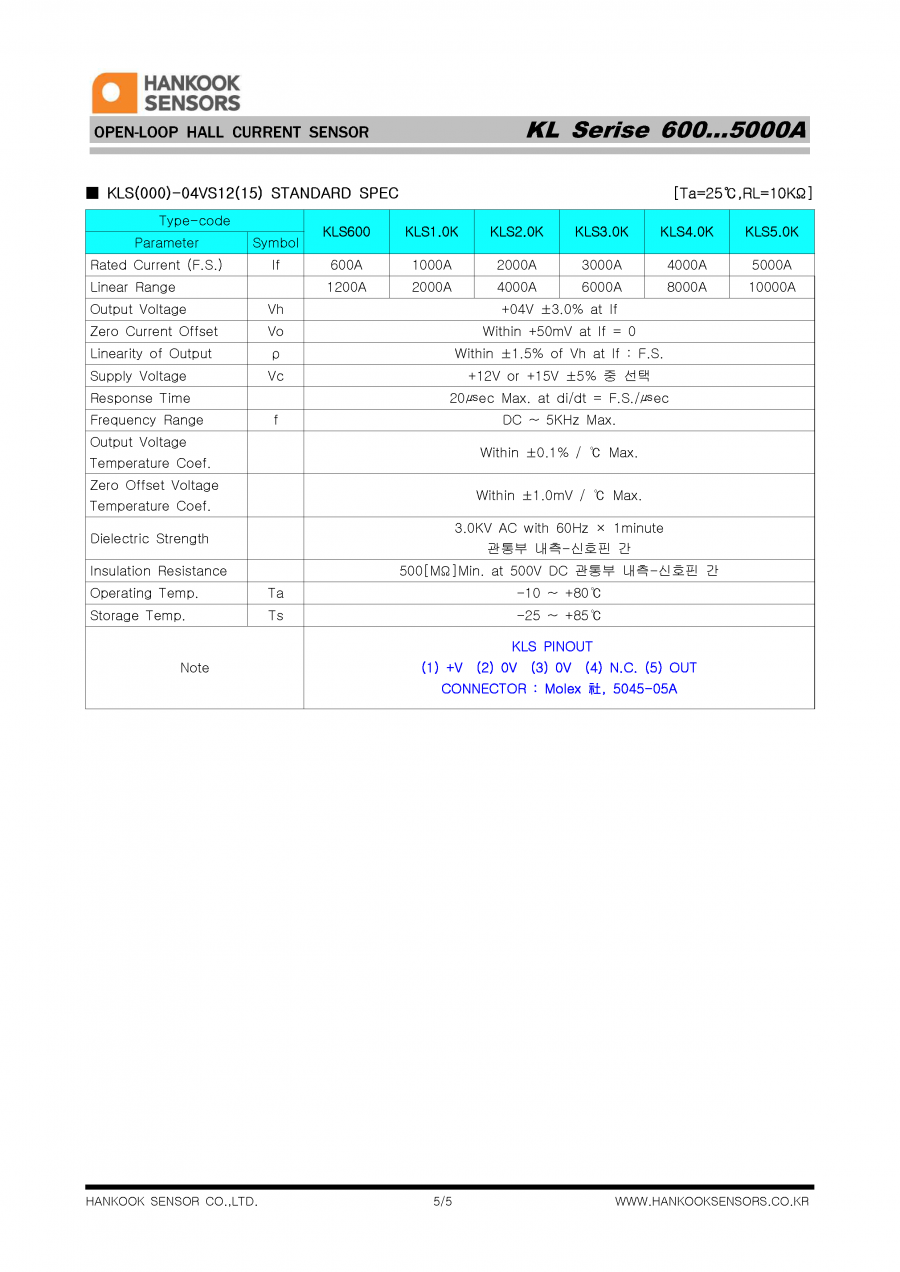

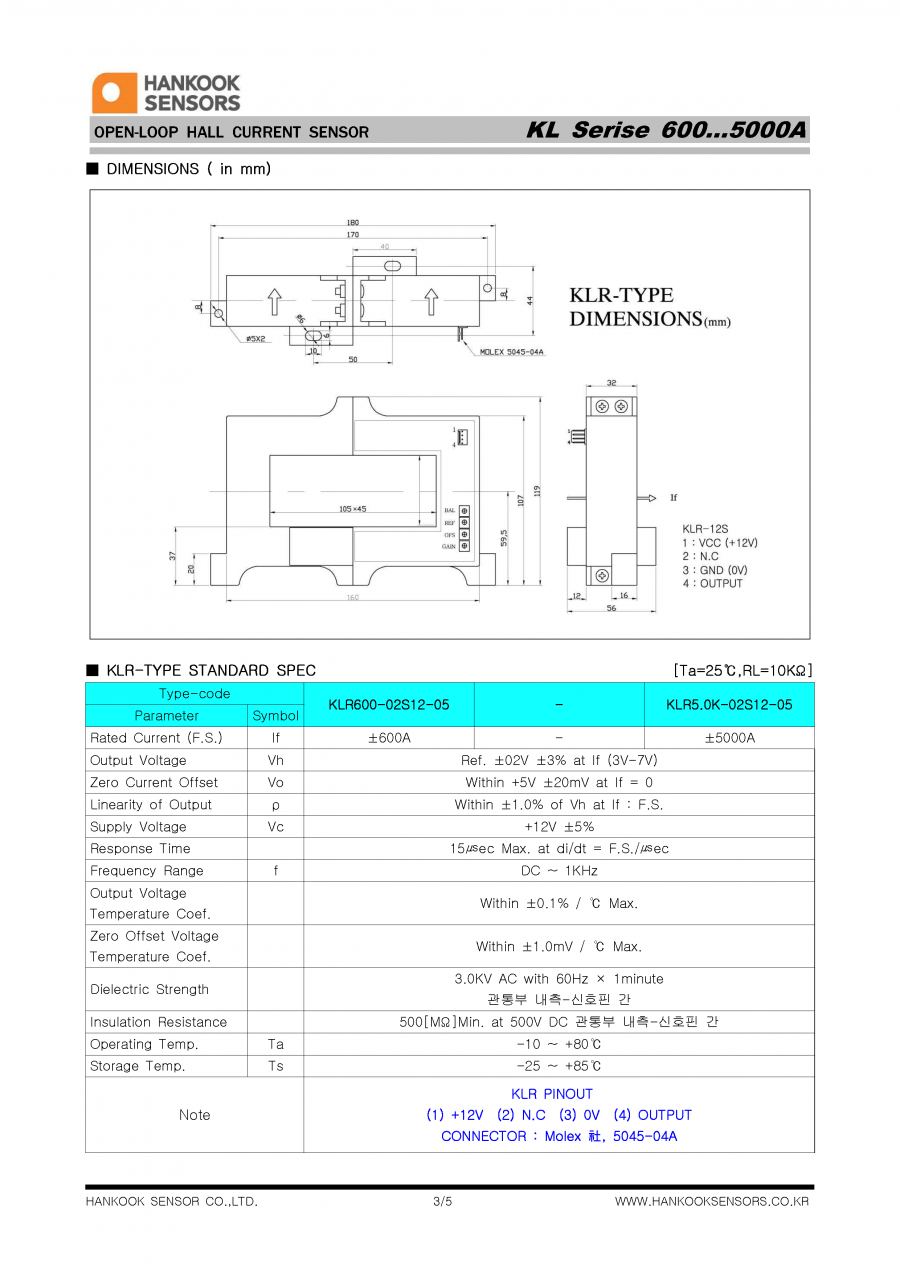

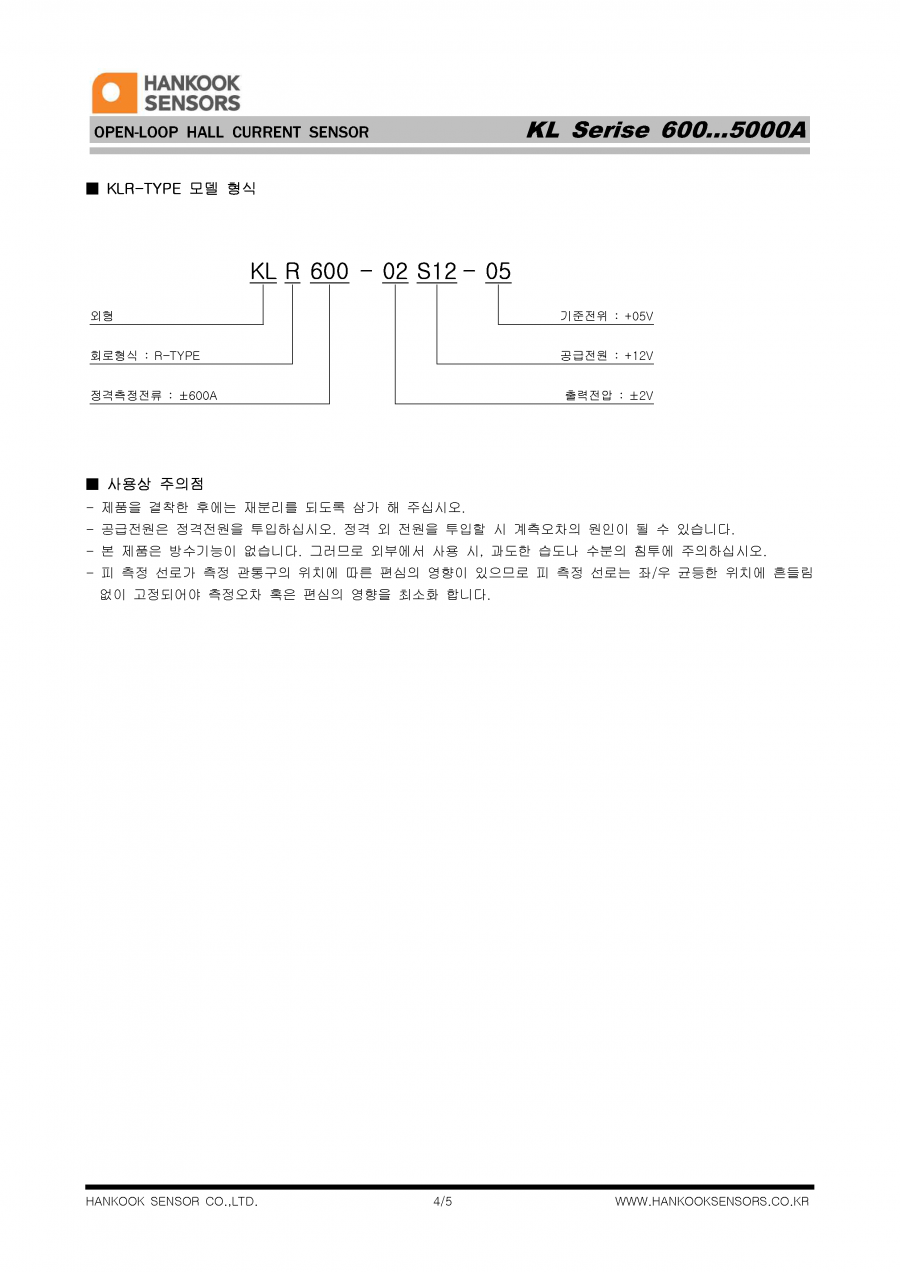

DATA SHEET

  • HS_KLL.pdf (215.0K) 83회 다운로드 | DATE : 2018-06-27 13:09:14
